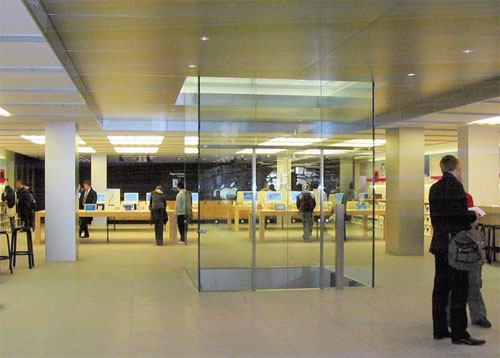

В Лондоне в крупнейшем магазине компании Apple на Риджент-Стрит в качестве устройства управления новым прозрачным стеклянным лифтом выбрана система TVC Ethos компании Liftstore. Для управления этим особенным лифтом систему TVC Ethos решили использовать в сочетании с лазерной технологией позиционирования. Помимо необычайной привлекательности внешнего вида, этот лифт соответствует всем нормативам, и его рабочие характеристики и технология управления отвечают всем требованиям к современным лифтам, установленным в торговых центрах.
К работе над проектом компанию Liftstore первоначально привлекла компания Apex Lifts, входившая в команду подрядчиков и поставщиков, выбранных компанией Apple для разработки, изготовления и установки застекленного гидравлического лифта в магазине на Риджент-Стрит. На совещании с представителями компании Liftstore специалисты компании Apex обрисовали проект и пояснили, какой необычный, особый контроллер нужен для такого лифта. Главный конструктор компании Apex Lifts Гэйри Пойнтер объяснил это так: – Проект требовал, чтобы оборудование лифта было минимально заметно – фактически он должен был выглядеть как стеклянный короб, движущийся без направляющих и кабелей в стеклянной шахте лифта. Нам нужна была система управления лифтом без обычных концевых выключателей в шахте, оборудования для позиционирования лифта и устройства управления на крыше кабины, которая, тем не менее, соответствовала бы требованиям стандарта EN 81, часть 2. Система позиционирования лифта также должна была быть практически невидимой, без каких-либо движущихся компонентов.
|
Взвесив все «за» и «против», компания Liftstore пришла к выводу, что наилучшим решением будет использование контроллера TVC Ethos. Имонн Рейд, директор по продажам компании Liftstore, отметил: – На совещании с проектировщиками и конструкторами компаний Apex и Apple для нас стало очевидным, что компания Apple крайне внимательно относится к каждой детали и намерена добиться особой эстетики данного лифта. Команда разработчиков не хотела идти ни на какие компромиссы в своем стремлении создать образцовый лифт, и мы счастливы, что нам удалось участвовать в реализации этого проекта.
Опыт компании Liftstore в использовании лазеров для позиционирования кабины лифта оказался полезным, когда решено было использовать комбинацию лазеров с контроллером Ethos. В системе лазер используется для точного измерения расстояния от лифта до основания шахты, так что в шахте не нужны никакие механические компоненты. Это также устранило необходимость в обычных семи концевых выключателях. Система работает благодаря тому, что луч лазера класса 2 направлен со дна шахты вверх, на целевую точку, расположенную на нижней стороне кабины лифта.
При движении лифта расстояние между кабиной и дном шахты одновременно передается на контроллер, который мгновенно обрабатывает полученную информацию и использует ее для замедления и останова кабины лифта с точностью до одного миллиметра. В системе остался всего лишь один верхний механический концевой выключатель. Луч второго лазера, установленного в кабине, направлен горизонтально на небольшие отражающие целевые точки в шахте, обеспечивая формирование сигналов о положении в дверной зоне. Такая конструкция позволяет контроллеру гарантировать безопасную работу дверей лифта.Устройство на крыше кабины изготовлено особым образом, так чтобы его можно было снимать, с безопасными штекером и розеткой.
– После спокойной установки системы, которая прошла без каких-либо осложнений, – рассказывает И. Рейд, – мы участвовали с компанией Apex в окончательной сдаче системы управления в эксплуатацию. При этом встроенная функция самообучения контроллера Ethos позволила быстро и удобно осуществить настройку системы. Система управления работает бесперебойно со дня ее установки, и лифт действительно находится в центре внимания посетителей магазина компании Apple. © Copyright 2008, Elevator World, Inc.
